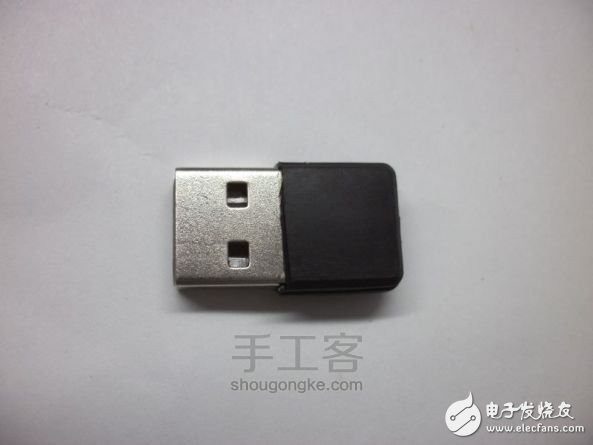

最近一直在学习单片机C语言,自从看了电影“超能查派”后,就一直想仿制一个里面的那个USB密钥,所以最近研究了下,做出了这么一个东西,经过本作品学到了不少东西

自制USB密钥diy图解

自制USB密钥diy图解

第1步:

自制USB密钥diy图解

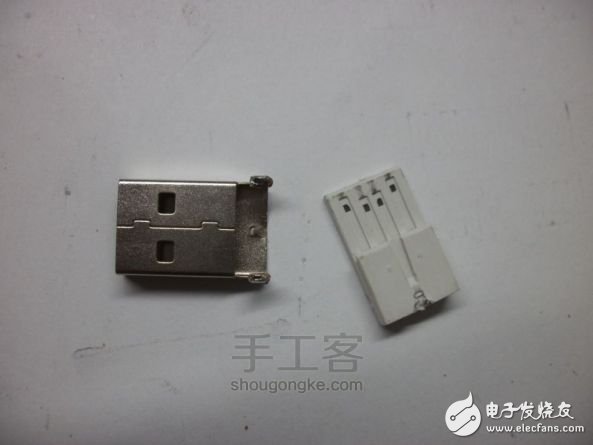

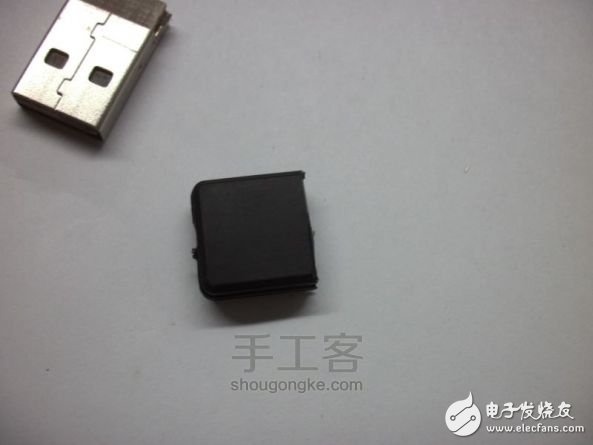

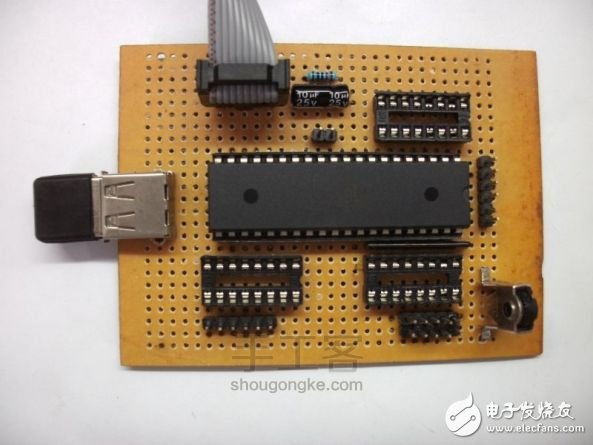

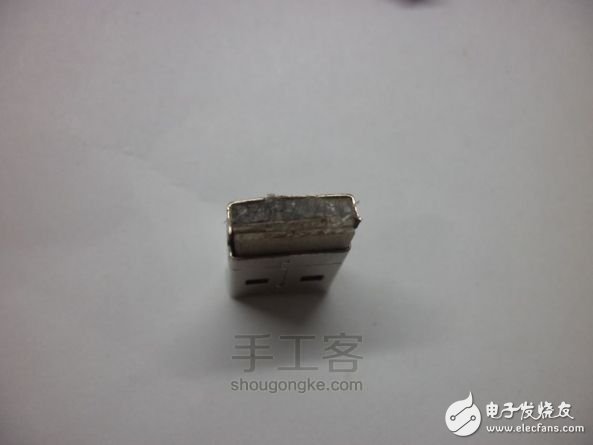

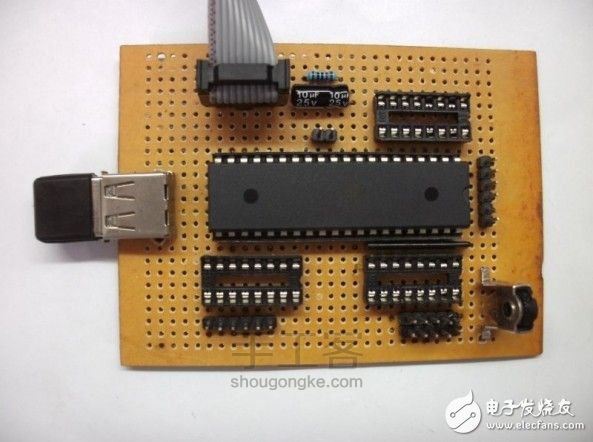

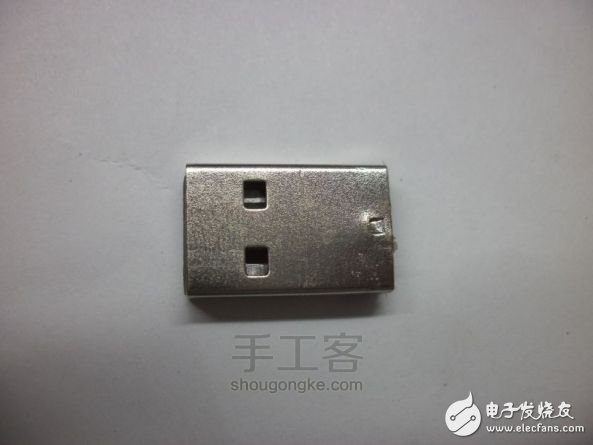

采用24C08储存密码,然后采用单片机进行读取,对比密码是否符合,考虑到美观问题,所以将此IC封装在了USB插头里,所以得先拆一个USB插头,去除内芯

第2步:

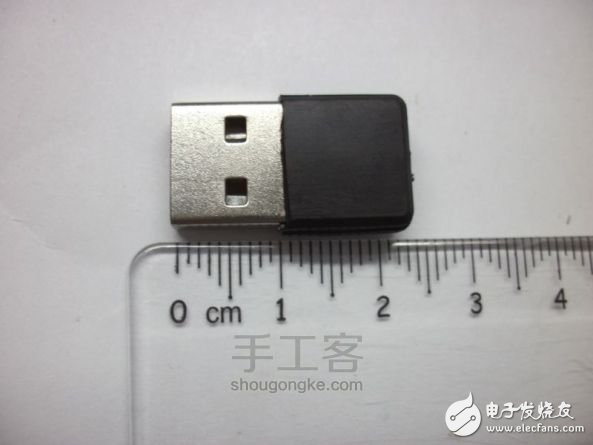

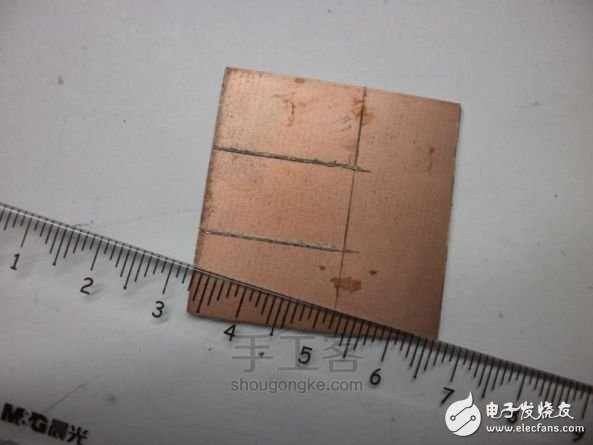

用普通刻度尺完成封装的测量

第3步:

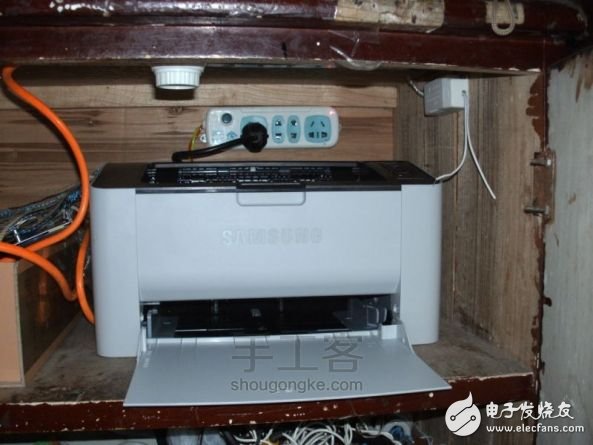

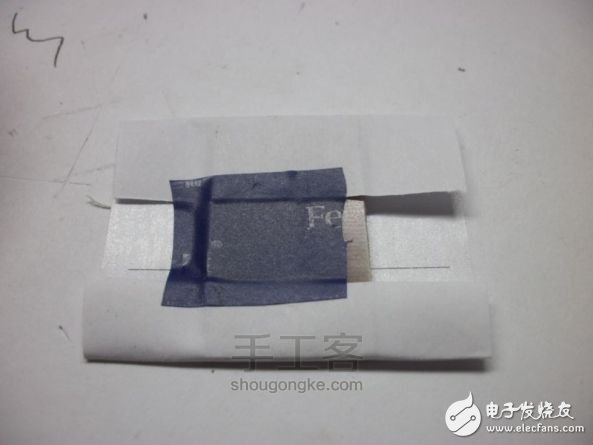

采用热转印法制作一块PCB,使用激光打印机打印

第4步:

第5步:

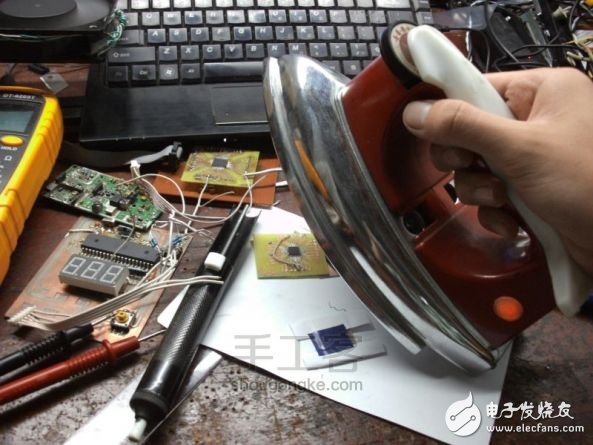

熨斗加热

第6步:

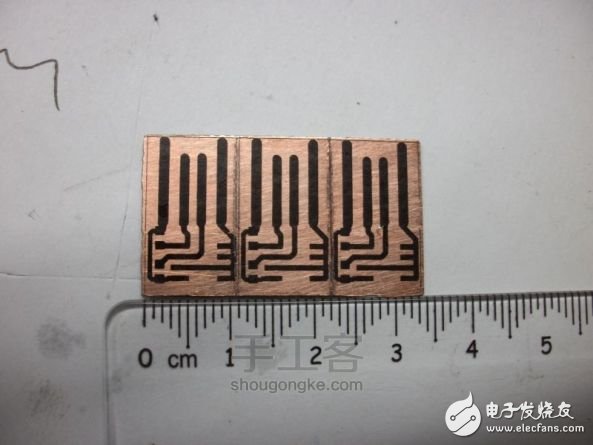

转印效果还是不错的

第7步:

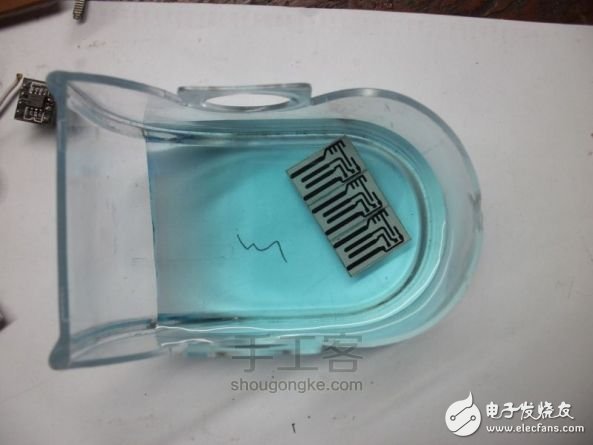

腐蚀(使用的TB上买的蓝色环保腐蚀剂,有人说是过硫酸钠,我也不确定)

第8步:

第9步:

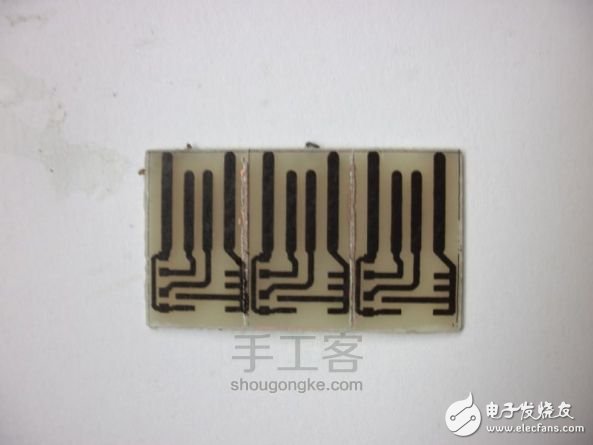

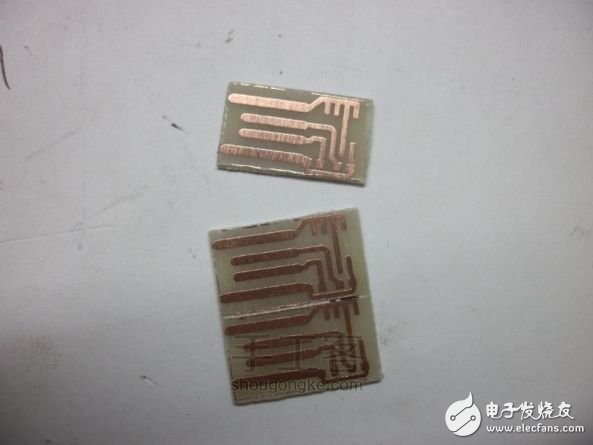

裁剪成型

第10步:

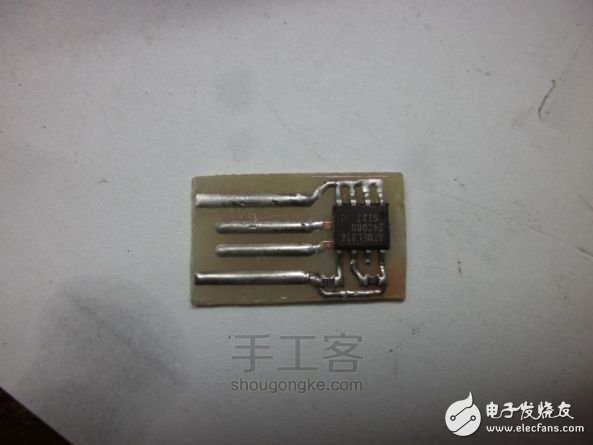

将所需原件焊上(为避免USB触点氧化,所以需要镀锡,然后进行打磨)

第11步:

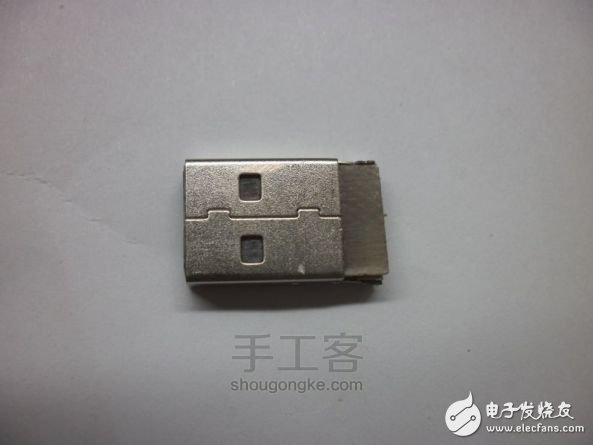

装进USB头里,正好

第12步:

第13步:

用热熔胶填补内部空间

第14步:

找个塑料盖套上,美观些

第15步:

第16步:

在内部粘接

第17步:

成品
